Hlavní technologické vlastnosti

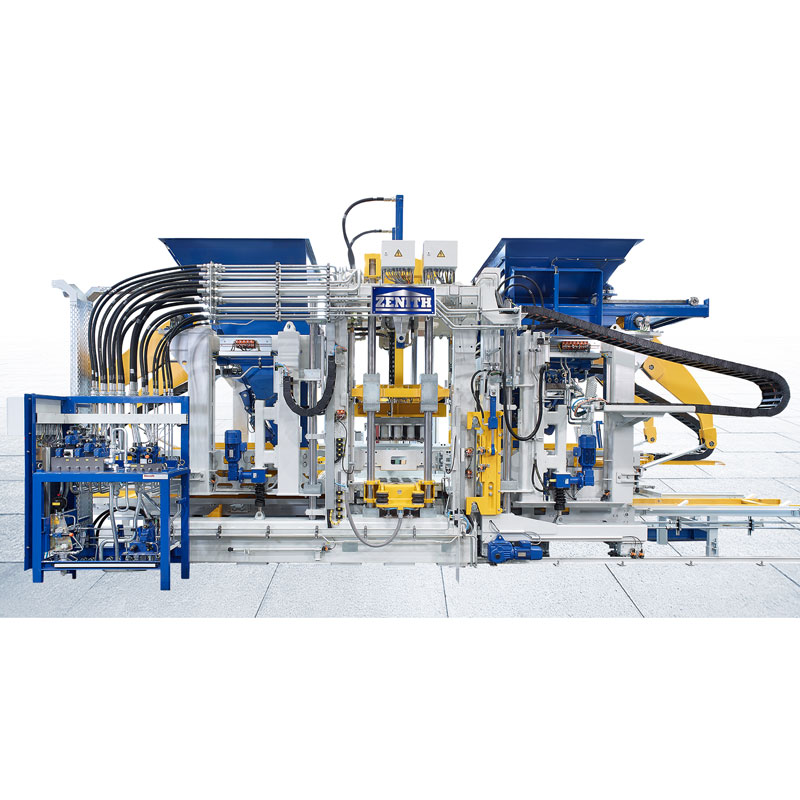

1) Můžete si být jisti, že si koupíte stroj na výrobu jednopaletových bloků Zenith 1500 z naší továrny. Vysoce kvalitní servo zhutňovací systém s názvem Ultra-Dynamic znamená velmi vysoké zhutnění a extrémní dynamiku. Zaručuje tak rychlou a efektivní výrobu vysoce kvalitních produktů. Zejména u výrobků s velkým objemem a také u prémiových výrobků, které jsou vyráběny s před- a mezivibrací, poskytuje tento vibrační systém mnoho výhod. Systém funguje bez olejové lázně, což podporuje ekologickou a nenáročnou výrobu.

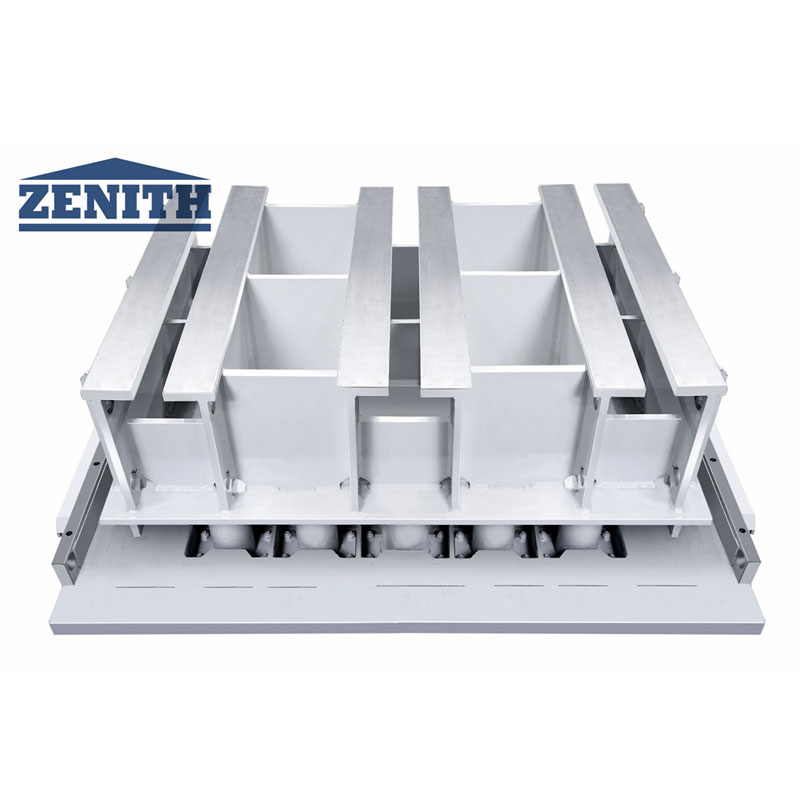

2) Použití šroubení pro vibrační stůl, příčný nosník motoru a boční části rámu je zvláštní vlastností tohoto stroje na výrobu jednopaletových bloků Zenith 1500. Na trhu je unikátní, protože se dokáže přizpůsobit výrobním podmínkám zákazníka. Šroubovaná konstrukce také zajišťuje odolné spoje a vynikající stabilitu.
3) Pneumatické upínací zařízení forem umožňuje snadnou výměnu formy. Forma je umístěna bez dalšího upevnění-např. šrouby na držáku formy. Upevňuje se pomocí pneumaticky ovládaných upínacích pák. Optimálních výsledků vibrací a delší životnosti formy je dosaženo díky individuálnímu nastavení před a hlavní vibrace. Upínací zařízení forem lze nyní přizpůsobit systémům upevnění forem jiných výrobců strojů a forem.
4) Pro stroj na výrobu jednopaletových bloků Zenith 1500 byla vyvinuta nová traverza, která umožňuje jednotlivé sloupky ze strany odebírat. Tato nová funkce šetří mnoho času při údržbě a výměnu lze provádět mnohem bezpečněji a s menší námahou. Celá geometrie této sestavy včetně sloupků je shodná s předchozím strojem ZENITH 1500. Tuto novou traverzu je možné dovybavit na stávající stroje.

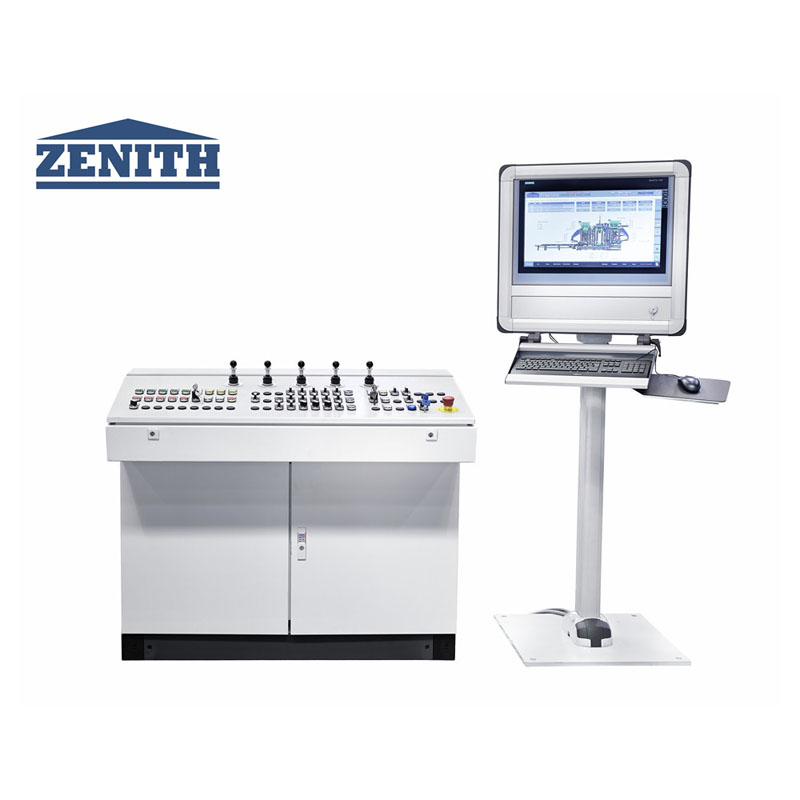

5) 5) Samovysvětlující a intuitivně vizualizační koncept zaručuje snadné naučení se provozu stroje. Nový diagnostický design podporuje operátory při výběru nejlepších úprav. Časově náročné odstraňování problémů již není nutné a prostoje ve výrobě jsou sníženy na minimum. Pomocí nejnovější databázové technologie lze všechny informace zaznamenávat, vyhodnocovat a ukládat. Tato data jsou dostupná kdekoli díky kompletní síti závodu.
Technické údaje
Základní konfigurace stroje na výrobu jednotlivých bloků zenith 1500 | |
Max. velikost desky | 1 400 mm x 1 200 mm x 14 mm |
Oblast formování | Podle dispozičního výkresu formy |
Velikost produktu | 50mm-500mm |
Technické parametry automatického vozu | |
Max. nosnost | 15 kg |
Max. nosnost na vkládací stojan | Jako design |
Maximální nosnost každé dvě vrstvy vkládacího stojanu | Jako design |
Vnitřní šířka nosného držáku | 1 060 mm |
Vrstvy vkládacího stojanu | Navrženo jako schéma |
Vzdálenost vkládacího stojanu | Jako design |
Hnací síla mateřského auta | NO 11KW |
Výška produktu | |
Max. výška | 500 mm |
Min. výška | 30 mm |
Výška stohování | |
Max. Výška stohování (včetně palety) | 1800 mm |
Max. Výrobní plocha (pod výrobou standardní velikosti) | 1 350* 1 050 mm |
Velikost palety (standardní) | 1 400 * 1 100 mm |
Tloušťka ocelového plechu | 14 mm |
Objem sila základního materiálu | |
Bez sila na pigmenty | 1 500 l |
Výška stroje | |
Kromě zařízení na pigmenty | 35T |
Paletový dopravník | 1,6T |
Hydraulické zařízení | 3,2T |
Velikost stroje | |
Max. celková délka | 8 250 mm |
Max. celková výška | 4 650 mm |
Max. celková šířka | 3 150 mm |
Technické parametry stroje/ spotřeba energie | |
Vibrační systém | Servo vibrační systém |
Vibrační stůl | Maximum: 175KN, 60HZ |
Špičkové vibrace | Maximum: 32KN |

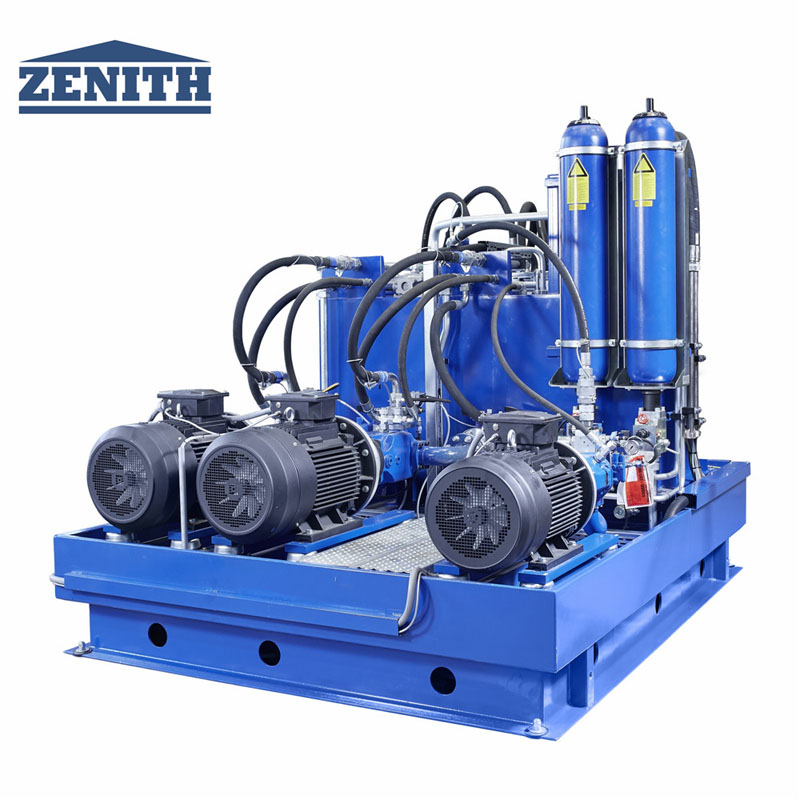

Hydraulický tlak | |
Celkový průtok | 540 l/min |
Provozní tlak | 180 bar |
Max. moc | 140 kW |

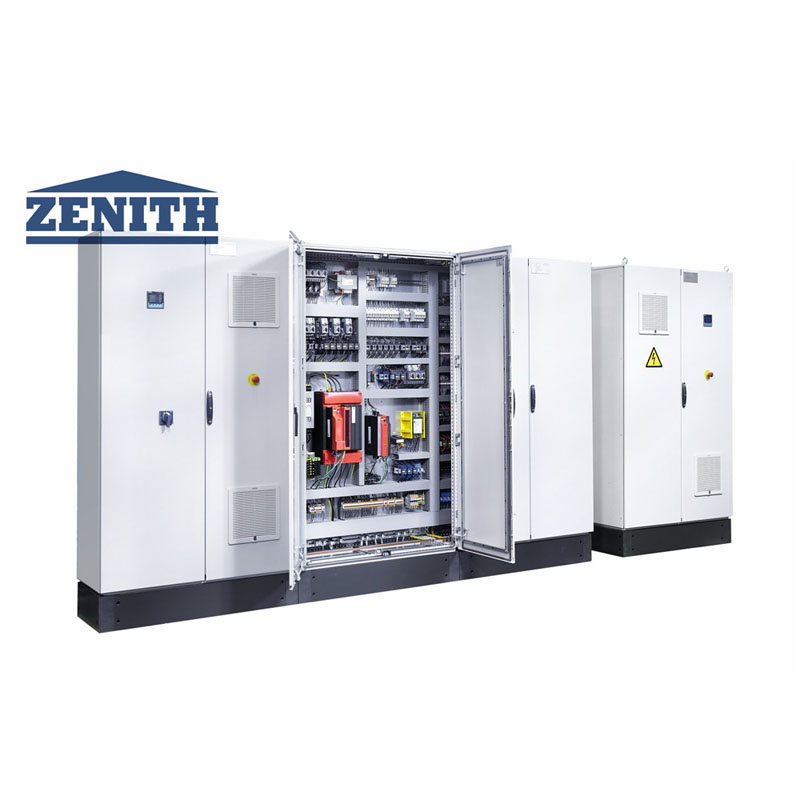

Řídící systém | Siemens S7-1500, dotyková konzole |
Výrobní kapacita
Typ bloku | Rozměr (mm) | obrázky | Množství/cyklus | Doba cyklu | Výrobní kapacita (za 8 hodin) |
Dutý blok | 400*200*200 | 15 | 15s | 28 800 ks | |
Obdélníková dlažba | 200*100*30 | 60 | 14s | 2 419 m2 | |
Obdélníková dlažba (bez facemixu) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20. léta | 8 640 ks |
