Hlavní technologické vlastnosti
1) Režim ručního ovládání: Provoz zařízení lze ovládat ručním režimem pomocí ovládacího směrového ventilu. Směrový regulační ventil se skládá ze dvou modulů: tyč pro řízení směru a integrované instrukční tlačítko s přesným ovládáním, pohodlným ovládáním a silnou manévrovatelností.
2) Režim plné automatizace: Blokový stroj je také vybaven automatickým ovladačem speciálně používaným pro mobilní stroj na výrobu bloků. Operátoři mohou snadno ovládat zařízení prostřednictvím dialogického a vizuálního barevného displeje a realizovat automatickou výrobu.
3) Řízení frekvenční konverze: Motor tohoto zařízení využívá řídicí systém frekvenční konverze, vyznačující se nízkou spotřebou energie a stabilním provozem. Tento řídicí systém má schopnost předběžného řízení tlaku. Elektrická pohonná jednotka řízená frekvenční konverzí může zajistit rychlý a hladký pohyb zařízení, zvýšení účinnosti a snížení nákladů.
4)Rychlá výměna formy: Stroj nastavuje řadu kritérií koeficientu formy prostřednictvím tohoto systému. Tento systém výměny forem má funkce mechanického rychlého uzamykání, rychlé výměny formy, pěchovací hlavy, elektronicky řízenou výšku podávacího zařízení atd., což zajišťuje, že různé formy lze vyměňovat nejvyšší rychlostí.
5)Rychlá demontáž ochranné sítě: Teleskopická pružina se instaluje na ochrannou síť s rychlou montáží a demontáží. Je vhodné formu čistit a udržovat. Pevný a snadný režim zamykání může zaručit maximální bezpečnost obsluhy a zároveň poskytnout pohodlí.
Technické údaje
Vlastnosti | |
Objem zásobníku | 1 000 l |
Max.výška posuvu nakladače | 2 005 l |
Maximální délka tvarování | 1240 mm |
Max.šířka formování | 1 130 mm |
Min. výška produktu | 175 mm |
Max. výška produktu | 330 mm |
Hmotnost | |
Včetně formy a vibračního motoru | 5T |
Velikost | |
Celková délka | 2 850 mm |
Celková výška | 3 000 mm |
Celková šířka | 2 337 mm |
Vibrační systém | |
Maximální vzrušující síla vibračního stolu | 48 kN |
Max. budicí síla horní vibrace | 20 KN |
Spotřeba energie | |
S maximálním počtem vibračních motorů | 16 kW |

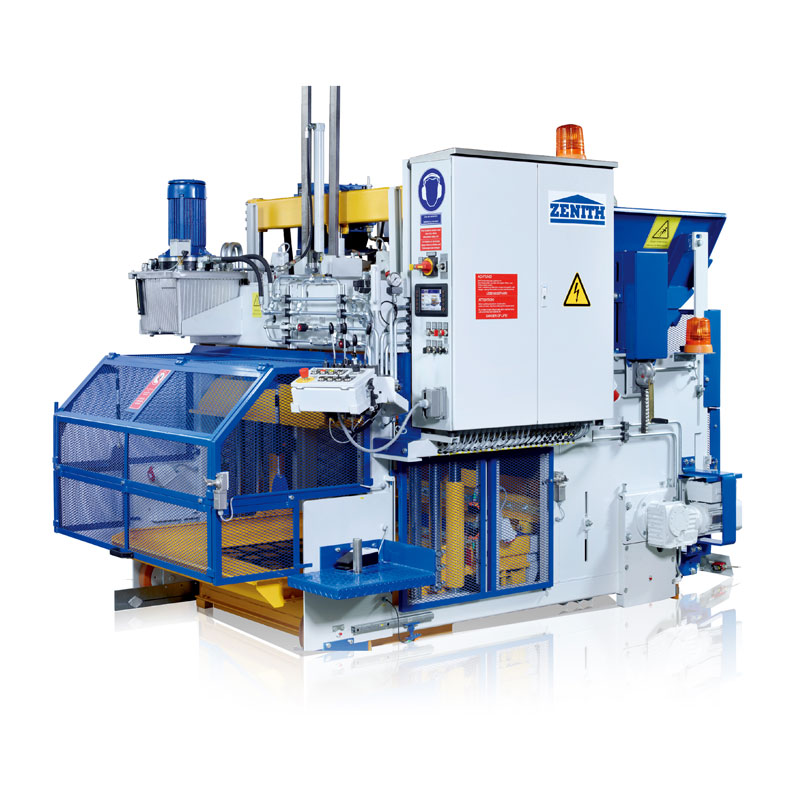

Uspořádání stroje Zenith 913
Výrobní kapacita
Typ bloku | Rozměr (mm) | obrázky | Množství/cyklus | Doba cyklu | Výrobní kapacita (za 8 hodin) |
Dutý blok | 400*200*200 | 12 | 35s | 9 792 ks | |
400*150*200 | 16 | 35s | 13 165 ks | ||
520*160*200 | 12 | 35s | 9 792 ks | ||
Pevný blok | 225*112,5*80 | 12 | 35s | 9 792 ks |
