Hlavní technologické vlastnosti
1) Inteligentní ovládání: Toto zařízení využívá inteligentní interaktivní systém PLC, který je řízen 15palcovou dotykovou obrazovkou a PLC, aby fungoval plně automaticky, poloautomaticky nebo ručně. Přívětivé vizualizované ovládací rozhraní je vybaveno zařízením pro vstup a výstup dat.

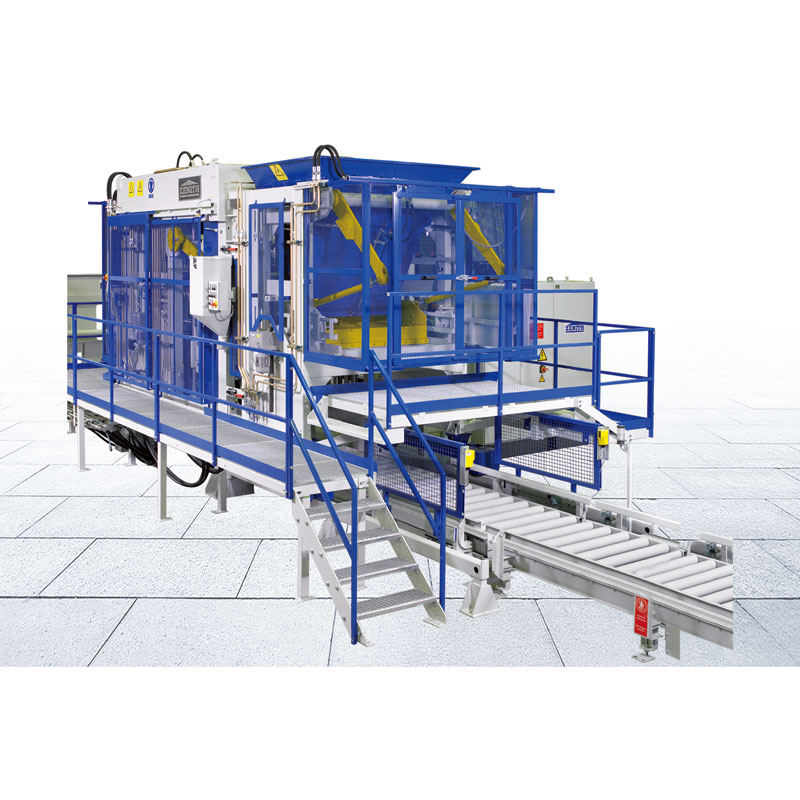

2) Plotový válečkový dopravníkový pás: Tento stroj Zenith 844SC Paver Block Machine používá válečkový dopravníkový pás, vyznačující se přesným pohybem, plynulým pohonem, stabilním výkonem, nízkou hlučností, nízkou poruchovostí, dlouhou životností atd. Přidaný plot a neustále vylepšená bezpečnostní koncepce poskytují obsluze maximální možnou bezpečnost.
3) Rychlá výměna formy: Prostřednictvím tohoto systému stroj nastavuje řadu kritérií koeficientu formy. Tento systém má funkce rychlého mechanického zamykání, zařízení pro rychlou výměnu pěchovací hlavy a elektronicky regulovanou výšku podávacího zařízení, což zajišťuje, že různé formy lze vyměňovat nejvyšší rychlostí.
4) Nastavitelný vibrační stůl: Výšku vibračního stolu lze upravit tak, aby splňovala požadavky na výrobu diverzifikovaných produktů. Ve standardním vybavení lze vyrábět výrobky o výšce 50-500 mm. Můžeme také vyrábět výrobky se speciální výškou pomocí speciální formy podle požadavků zákazníků.
5) Přesné podávání: Podavač se skládá ze sila, vodícího stolu, podávacího vozu a pákového hřídele. Výšku stolu vodicí desky proti zkroucení lze nastavit a posuvnou lištu lze polohovat a pohybovat
přesně. Hřídel páky a oboustranný podávací vůz pohonu tyče jsou poháněny hydraulickým tlakem a ojnice je nastavitelná, což zajišťuje horizontální pohyb podávacího vozu.
Technické údaje
1) Specifikace bloku a výška produktu
Maximum | 500 mm |
Minimální | 50 mm |
Max. výška stohu cihel | 640 mm |
Max.výrobní plocha | 1 240 * 10 000 mm |
Velikost palety (standardní) | 1 270 * 1 050 * 125 mm |
Objem násypky základního materiálu | Cca 2100l |
2) Parametry stroje
Hmotnost stroje | |
Se zařízením na pigmenty | Cca 14T |
S dopravníkem, pracovní plošinou, hydraulickou stanicí, skladem palet atd | Asi 9T |
Velikost stroje | |
Maximální celková délka | 6200 mm |
Max.celková výška | 3000 mm |
Max. celková šířka | 2470 mm |
Technické parametry stroje/spotřeba energie | |
Vibrační systém | 2 díly |
Vibrační stůl | Max.80KN |
Špičkové vibrace | Max. 35 KN |
Hydraulický systém: kompozitní smyčka | |
Celkový průtok | 83 l J min |
Provozní tlak | 18 MPa |
Spotřeba energie | |
Maximální výkon | 50 kW |
Řídící systém | SIEMENS S7-300 (CPU315) |
Uspořádání stroje Zenith 844
Výrobní kapacita
Typ bloku | Rozměr (mm) | obrázky | Množství/cyklus | Doba cyklu | Výrobní kapacita (za 8 hodin) |
Obdélníková dlažba | 200* 100*60 | 54 | 28s | 1 092 m2 | |
Obdélníková dlažba (bez facemixu) | 200*100*60 | 54 | 25s | 1 248 m2 | |
UNI Dlažebníky | 225*1125*60-80 | 40 | 28s | 1.040 m2 | |
Curstone | 150*1000*300 | 4 | 46s | 2 496 ks |
