Hlavní technologické vlastnosti
1) Řízení technologie konverze frekvence

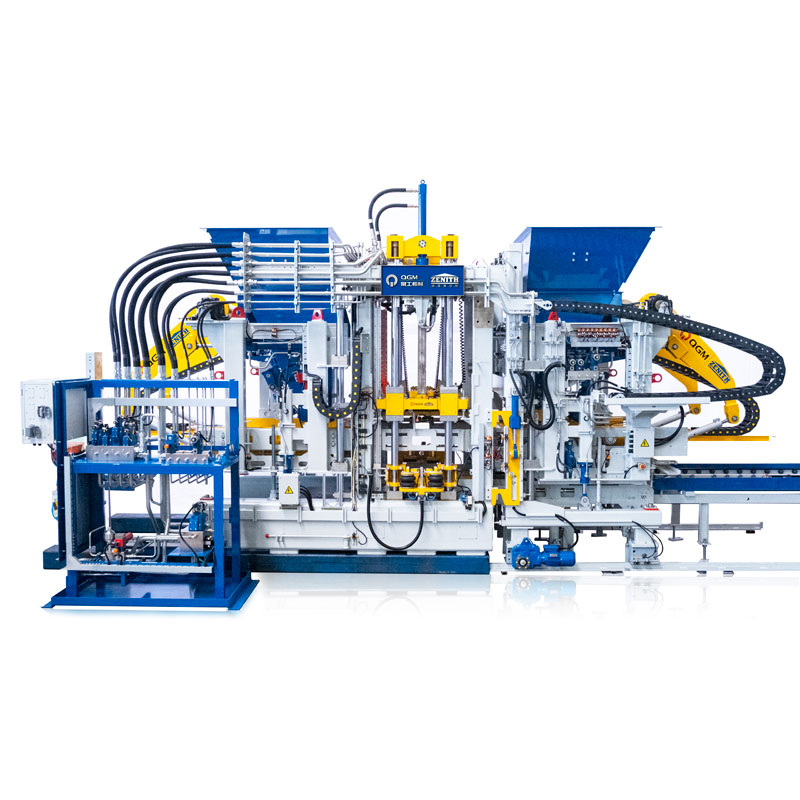

Snižte startovací proud motoru a ovládání funkce měkkého startu, prodlužte životnost motoru. Hlavní oscilátor stroje na výrobu betonových bloků ZN1000C využívá nízkofrekvenční pohotovostní a vysokofrekvenční provoz, což zlepšuje provozní rychlost a kvalitu produktu. Snižte mechanické poškození příslušenství a motoru, prodlužte životnost motoru a mechaniky. Frekvenční měnič šetří asi 20%-40% energie než tradiční měnič.
2)Německo Řídicí systém Siemens PLC, dotyková obrazovka Siemens, Německo
Snadná obsluha, nízký poměr poruch, stabilita chodu stroje na betonové bloky ZN1000C a vysoká spolehlivost. Používejte nejpokročilejší průmyslovou internetovou technologii, realizujte vzdálené odstraňování problémů a údržbu. PLC a dotyková obrazovka společně využívají internet PROFINET, což je výhodné pro diagnostiku systému a rozšíření WEBu. Dosáhněte neustále diagnostiky problémů a výstražného systému, který je vhodný pro údržbu stroje a odstraňování problémů. Běžící data PLC pro trvalé uchování.
3) Vibrační systém
Vibrační stůl se skládá z dynamického stolu a statického stolu. Když vibrace začnou, dynamický stůl vibruje, statický stůl zůstane statický. Konstrukce je navržena tak, aby zajistila amplitudu vibračního stolu, aby byla zajištěna vysoká kvalita betonových výrobků. Vibrační stůl z oceli HARDOX. Vibrační režim: pomocí vibrací vibračního stolu + vibrací horní formy; instalace vibračního motoru zařízení pro tlumení vibrací a zařízení pro chlazení vzduchem.
4) Systém krmení
Motor využívá motory SEW, které ovládají dvě směšovací hřídele. Krmný rám, spodní deska a míchací lopatka jsou vyrobeny z vysoce odolné oceli HARDOX, umístění spodní desky lze upravit. Krmící systém má těsnící zařízení, aby se zabránilo úniku. Dveře výsypné brány jsou ovládány motorem SEW.
5) Hydraulická stanice
Hydraulická čerpadla a hydraulické ventily přijímají mezinárodní značky. Trubice používá "Přírubové připojení, pohodlná instalace a údržba. Vícebodový bod detekce tlaku, pohodlná detekce. Digitální funkce alarmu teploty a zablokování. Připojení motoru a čerpadla, připojení příruby, dobré koaxiální. Dynamický proporcionální ventil a čerpadlo s konstantním výkonem, regulace otáček, regulace napětí, úspora energie.
Technické údaje
Max. Oblast tváření | 1 100 * 820 mm |
Výška hotového výrobku | 20-300 mm |
Lisovací cyklus | 15-25s |
Vzrušující síla | 80 KN |
Velikost palety | 1200*870*(12-45)mm |
Číslo formovacího bloku | 390*190*190mm (10 bloků/forma) |
Vibrační stůl | 2 * 7,5 kW |
Špičkové vibrace | 2 * 0,55 kW |
Elektrický řídicí systém | SIEMENS |
Celková hmotnost | 42,25 kW |
Rozměr stroje | 12T |
Výrobní kapacita
Typ bloku | Výstup | Blok ZN1000C Stroj na výrobu |
240*115*53mm |
Počet tvarovaných bloků (blok/forma) | 50 |
Krychlový metr/hod (m3/hod.) | 13-18 | |
Krychlový metr/den (m3/ 8 hodin) | 1005-1400 | |
Počet cihel (bloky/m3) | 683 | |
390*190*190mm |
Počet tvarovaných bloků (blok/forma) | 9 |
Krychlový metr/hod (m3/hod.) | 22.8-30.4 | |
Krychlový metr/den (m3/ 8 hodin) | 182,5-243,3 | |
Počet cihel (bloky/m3) | 71 | |
400*400*80mm |
Počet tvarovaných bloků (blok/forma) | 3 |
Krychlový metr/hod (m3/hod.) | 69,1-86,4 | |
Krychlový metr/den (m3/ 8 hodin) | 553-691,2 | |
Počet cihel (bloky/m3) | 432-540 | |
245*185*75mm |
Počet tvarovaných bloků (blok/forma) | 15 |
Krychlový metr/hod (m3/hod.) | 97,5-121,5 | |
Krychlový metr/den (m3/ 8 hodin) | 777,6-972 | |
Počet cihel (bloky/m3) | 2160-2700 | |
250*250*60mm |
Počet tvarovaných bloků (blok/forma) | 8 |
Krychlový metr/hod (m3/hod.) | 72-90 | |
Krychlový metr/den (m3/ 8 hodin) | 576-720 | |
Počet cihel (bloky/m3) | 1152-1440 | |
225*112,5*60 |
Počet tvarovaných bloků (blok/forma) | 25 |
Krychlový metr/hod (m3/hod.) | 91,1-113,9 | |
Krychlový metr/den (m3/ 8 hodin) | 728,9-911,2 | |
Počet cihel (bloky/m3) | 3600-4500 | |
200*100*60 |
Počet tvarovaných bloků (blok/forma) | 36 |
Krychlový metr/hod (m3/hod.) | 103,7-129,6 | |
Krychlový metr/den (m3/ 8 hodin) | 829,4-1036,8 | |
Počet cihel (bloky/m3) | 5184-6480 | |
200*200*60 |
Počet tvarovaných bloků (blok/forma) | 4 |
Krychlový metr/hod (m3/hod.) | 72-90 | |
Krychlový metr/den (m3/ 8 hodin) | 576-720 | |
Počet cihel (bloky/m3) | 576-720 |
