Hlavní technologické vlastnosti
1) Servo Vibrační systém

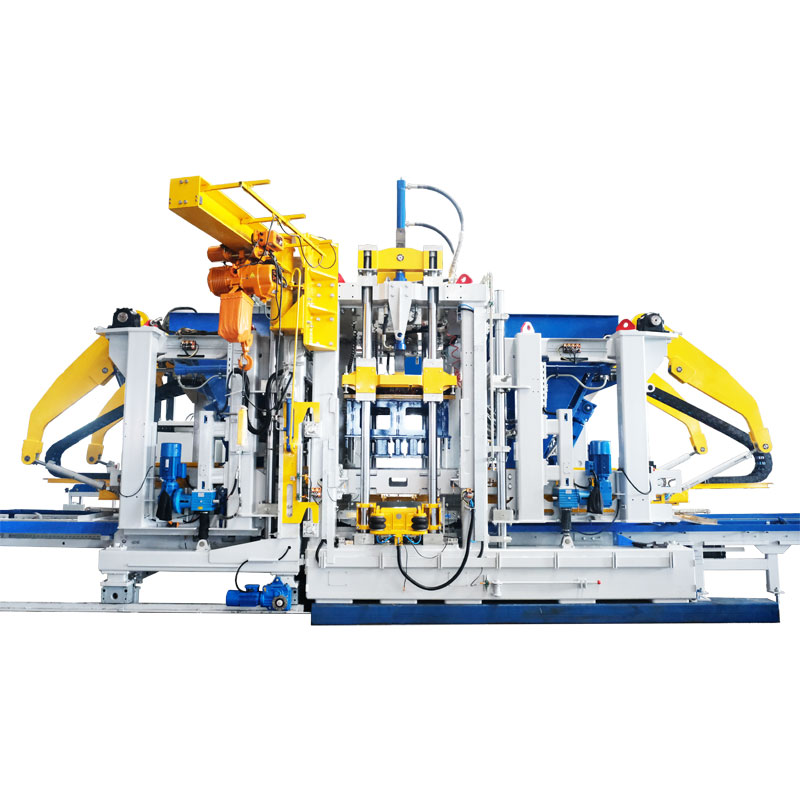

Automatický stroj na výrobu cementových bloků ZN1500-2C je vybaven nově vyvinutým servovibračním systémem, který má hustou a vysoce vybuzenou vibrační sílu, a zajišťuje tak efektivní výrobu, zejména u velkých výrobků a vysoce kvalitních výrobků, které potřebují být produkován předvibrací a přechodovou vibrací, může dosáhnout opravdu pěkného efektu
2) Povinné krmení
Systém podávání je aplikován s německým patentovaným designem, který je vhodný pro použití stavebního odpadu a jiného speciálního kameniva. Navíc je vypouštěcí brána řízena motorem SEW Podávací rám, spodní deska a míchací lopatky jsou vyrobeny z vysoce odolné švédské oceli HARDOx, která posiluje těsnicí výkon a zamezuje úniku materiálu, aby byla zaručena dlouhá životnost, jednotné podávání pro zlepšenou kvalitu produktu.
3)Konverzní řízení frekvence SIEMENS
Technologie SIEMENS frekvenční konverze byla reinovována a vylepšena německým R&D centrem. Vibrace hlavního stroje využívají nízkofrekvenční pohotovostní režim, vysokofrekvenční provoz, který zlepšuje rychlost chodu a kvalitu produktu. Současně snižuje dopad na mechanické části a motor prodlužuje životnost stroje a motoru a šetří asi 20%-30% elektrické energie ve srovnání s tradičním řízením provozu motoru.
4) Plně automatické ovládání
Dokonale spojte automatizační techniku a systém z Německa. Automatické řízení se vyznačuje snadnou obsluhou, nízkou poruchovostí a vysokou spolehlivostí. Zároveň má funkce receptury produktu. sběr dat o řízení a provozu.
5) Vysoce účinný hydraulický systém
Hydraulické čerpadlo a ventil jsou od mezinárodní značky, které používají vysoce dynamický proporcionální ventil a čerpadlo s konstantním výkonem pro nastavení rychlosti a tlaku s vlastnostmi vysoké stability, vysoké účinnosti a úspory energie.
6) Inteligentní cloudový systém
Cloudový systém inteligentního vybavení QGM realizuje online monitorování, vzdálený upgrade, vzdálenou predikci poruch a autodiagnostiku poruch, vyhodnocování zdravotního stavu zařízení; generuje zprávy o provozu zařízení a stavu aplikací a další funkce; s výhodami dálkového ovládání a provozu, rychlého řešení problémů a údržby pro klienty. Vše je propojeno a výroba a provoz zařízení je prostřednictvím sítě vidět v každém koutě světa.
Technické údaje
Maximální tvarovací plocha | 1 300 * 1 050 mm |
Výška hotového výrobku | 50-500 mm |
Lisovací cyklus | 20-25s (podle tvaru produktu) |
Vzrušující síla | 160 KN |
Velikost palety | 1400*1100/1200*(14-50)mm |
Číslo formovacího bloku | 390 * 190 * 190 mm (15 blok / forma) |
Vibrační stůl | 4 * 7,5 kW |
Špičkové vibrace | 2 * 1,1 kW |
Elektrický řídicí systém | SIEMENS |
Celkový instalovaný výkon | 111,3 kW |
Celková hmotnost | 18,3T (bez zařízení z čelního materiálu) 28,2T (se zařízením z čelního materiálu) |
Výrobní kapacita
Typ bloku | Výstup | Blok ZN1500-2C Stroj na výrobu |
240*115*53mm |
Počet tvarovaných bloků (blok/forma) | 84 |
Metr čtvereční/hodina (m2/hod.) | 400-420 | |
Metr čtvereční/den (m2/8 hodin) | 3180-3360 | |
Počet bloků (bloků/m2) | 36 | |
390*190*190mm |
Počet tvarovaných bloků (blok/forma) | 15 |
Krychlový metr/hod (m3/hod.) | 32-34 | |
Krychlový metr/den (m3/8 hodin) | 254-271 | |
Počet bloků (bloků/m³) | 71 | |
400*400*80mm |
Počet tvarovaných bloků (blok/forma) | 3 |
Krychlový metr/hod (m3/hod.) | 69,1-86,4 | |
Krychlový metr/den (m3/ 8 hodin) | 553-691,2 | |
Počet bloků (bloků/m³) | 432-540 | |
245*185*75mm |
Počet tvarovaných bloků (blok/forma) | 15 |
Krychlový metr/hod (m3/hod.) | 97,5-121,5 | |
Krychlový metr/den (m³/8 hodin) | 777,6-972 | |
Počet bloků (bloků/m³) | 2160-2700 | |
250*250*60mm |
Počet tvarovaných bloků (blok/forma) | 8 |
Suqare metr/hod (m3/hod) | 72-90 | |
Metr čtvereční/den (m³/8 hodin) | 576-720 | |
Počet cihel (bloky/m³) | 1152-1440 | |
225*112,5*60 |
Počet tvarovaných bloků (blok/forma) | 40 |
Metr čtvereční/hodinu (m2/hod.) | 150-160 | |
Metr čtvereční/den (m2/8 hodin) | 1200-1280 | |
Počet bloků (bloků/m2) | 39.5 | |
200*100*60 |
Počet vytvořených biocků (blok/plíseň) | 54 |
Metr čtvereční/hodina (m2/hod.) | 138-150 | |
Metr čtvereční/den (m2/ 8 hodin) | 1100-1200 | |
Počet bloků (bloků/m2) | 50 | |
200*200*60 |
Počet tvarovaných bloků (blok/forma) | 30 |
Metr čtvereční/hodina (m2/hod.) | 180-195 | |
Metr čtvereční/den (m2/ 8 hodin) | 1440-1560 | |
Počet bloků (bloků/m2) | 25 |
